> спидометр на велик, выбор схемы

| |

Сообщение:   Mar 24 2011, 06:52 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 801
Пользователь №: 74922
Регистрация: 5-January 11
Место жительства: Россия. г.Белгород.



решил усовершенствовать велик, поставив на него спидометр. есть 3 варианта:1) но какие детали нужно убрать вместе с В1 (электромеханический счетчик пройденного пути) чтобы остался только спидометр. 2) вроде нет претензий но многовато деталей. 3) вариант требует доработки так как ЭТО не может быть спидометром, это как обучный геркон + магнит + батарея + светодиод(лампа) = просто элемент света мигающий при езде. хочу услышать ваше мнение насчет всех вариантов и способов их доработки. заранее благодарен!!! smile.gifsmile.gifsmile.gifmol.gif

--------------------

Собрали и смело включайте, лишнее выгорит!

PMEmail Poster Top

Сообщение:   Mar 24 2011, 07:03 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 1728
Пользователь №: 37434
Регистрация: 30-September 08
Место жительства: Москва



QUOTE (вектор @ Mar 24 2011, 08:12 PM) решил усовершенствовать велик, поставив на него спидометр. есть 3 варианта:1) но какие детали нужно убрать вместе с В1 (электромеханический счетчик пройденного пути) чтобы остался только спидометр. 2) вроде нет претензий но многовато деталей. 3) вариант требует доработки так как ЭТО не может быть спидометром, это как обучный геркон + магнит + батарея + светодиод(лампа) = просто элемент света мигающий при езде. хочу услышать ваше мнение насчет всех вариантов и способов их доработки. заранее благодарен!!! smile.gifsmile.gifsmile.gifmol.gif

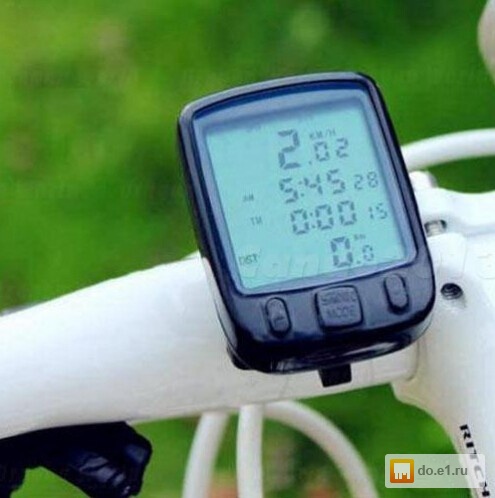

не парься и сходи купи готовый а то что ты привел фуфло древнее

--------------------

PMEmail PosterUsers WebsiteICQ Top

Сообщение:   Mar 24 2011, 07:10 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 801
Пользователь №: 74922
Регистрация: 5-January 11
Место жительства: Россия. г.Белгород.



ну это и дурак сделать сможет. а вот сделать... не каждому дано!

--------------------

Собрали и смело включайте, лишнее выгорит!

PMEmail Poster Top

Сообщение:   Mar 25 2011, 05:03 AM

Quote Post

Гость

Группа: Cоучастник
Сообщений: 105
Пользователь №: 37400
Регистрация: 30-September 08



Я в свое время тоже хотел собрать сам, но как говорит prik - проще купить.
Микроконтроллер + жки + еще корпус придумывать выйдет раз в 20 дороже, тем более функционал там такой, что еще что то дополнительно придумывать нет смысла.

Это сообщение отредактировал tothema - Mar 25 2011, 05:04 AM

PMEmail Poster Top

Сообщение:   Mar 25 2011, 08:20 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 1362
Пользователь №: 2133
Регистрация: 26-October 05



"Если нельзя, но очень хочется, то можно!"
Узел магнит/геркон делаете так, как в первой ссылке, но расстояние от ступицы делаете таким, чтобы магнит проделал путь в 1м (R = 1м/2п). Берёте калькулятор, контакт геркона заводите на кнопку "1" и перед поездкой нажимаете "+1". Калькулятор будет считать количество пройденных метров. Ну, а дальше как подскажет фантазия. Например, засекаете время или вводите заранее в калькулятор это время и нажимаете на том же калькуляторе "вычислить". Понятно, что не автомат, но "простое не есть хорошее"!

PMEmail Poster Top

Сообщение:   Mar 25 2011, 11:08 AM

Quote Post

Посетитель

Группа: Cоучастник
Сообщений: 156
Пользователь №: 50052
Регистрация: 29-June 09
Место жительства: Украина, Чернигов



вот, например, не сложная схема

а вот еще

если брать LCD от Nokia и контроллер попроще, то можно сделать вело спидометр с довольно низкой стоимостью

Это сообщение отредактировал zaman - Mar 25 2011, 11:11 AM

PMEmail Poster Top   Сообщение:   Mar 25 2011, 11:35 AM Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 801
Пользователь №: 74922
Регистрация: 5-January 11
Место жительства: Россия. г.Белгород.



а как насчет этих схем. или есть другие варианты на аналоговой технике + микроамперметр а то с микроконтроллерами и прочим у меня не сходиться.

--------------------

Собрали и смело включайте, лишнее выгорит!

PMEmail Poster Top

Сообщение:   Mar 25 2011, 12:10 PM

Quote Post

Дедушка

Группа: Автор
Сообщений: 5989
Пользователь №: 38411
Регистрация: 26-October 08
Место жительства: Украина



QUOTE (Mkulibin @ Mar 25 2011, 09:40 AM) Узел магнит/геркон делаете так, как в первой ссылке, но расстояние от ступицы делаете таким, чтобы магнит проделал путь в 1м (R = 1м/2п)...
Калькулятор будет считать количество пройденных метров.


Калькулятор будет считать количество оборотов колеса, независимо от расстояния между магнитом и ступицей. Поэтому, при расчёте пройденного расстояния, следует отталкиваться от окружности колеса (вроде бы, это стандартная величина)

PMEmail Poster Top

Сообщение:   Mar 25 2011, 12:22 PM

Quote Post

Дедушка

Группа: Автор
Сообщений: 5989
Пользователь №: 38411
Регистрация: 26-October 08
Место жительства: Украина



QUOTE (вектор @ Mar 25 2011, 12:55 PM) а как насчет этих схем.


Все 3 схемы рабочие, но с оговорками.
По 1й схеме: электромеханический счётчик - раритет, где возьмёте? А если и достанете, то он покажет не скорость, а пройденное расстояние. Поскольку окружность колеса не кратна метрическим единицам, то без калькулятора не обойтись.
По 2й схеме нареканий нет.
По 3й схеме: одного магнита мало, стрелка будет дёргаться, особенно на малой скорости. Лампочку следует убрать, тогда, возможно, будет достаточно 1го магнита

PMEmail Poster Top

Сообщение:   Mar 25 2011, 01:08 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 1362
Пользователь №: 2133
Регистрация: 26-October 05



QUOTE (Barbos @ Mar 25 2011, 01:30 PM) при расчёте пройденного расстояния, следует отталкиваться от окружности колеса (вроде бы, это стандартная величина)


Действительно, как-то я ... "Был неправ, вспылил, своё поведение считаю ошибкой..."

PMEmail Poster Top

Сообщение:   Mar 25 2011, 02:00 PM

Quote Post

Дедушка

Группа: Автор
Сообщений: 5989
Пользователь №: 38411
Регистрация: 26-October 08
Место жительства: Украина



Вроде бы там всё в футах-дюймах... Нет велосипеда под рукой icon_cry.gif

Это сообщение отредактировал Barbos - Mar 25 2011, 02:11 PM

PMEmail Poster Top

Сообщение:   Mar 25 2011, 06:03 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 801
Пользователь №: 74922
Регистрация: 5-January 11
Место жительства: Россия. г.Белгород.



QUOTE (Barbos @ Mar 25 2011, 01:42 PM) QUOTE (вектор @ Mar 25 2011, 12:55 PM) а как насчет этих схем.


Все 3 схемы рабочие, но с оговорками.
По 1й схеме: электромеханический счётчик - раритет, где возьмёте? А если и достанете, то он покажет не скорость, а пройденное расстояние. Поскольку окружность колеса не кратна метрическим единицам, то без калькулятора не обойтись.


я и говорю - чё выбросить что бы не было счетчика ( читать надо внимательнее) (а он на схеме и так для того чтобы показывать расстояние, но он мне не нужен)

Это сообщение отредактировал вектор - Mar 25 2011, 06:14 PM

--------------------

Собрали и смело включайте, лишнее выгорит!

PMEmail Poster Top
