Вам необходимо спальное место для гостей, но при этом у вас нет отдельной гостевой комнаты? Вам приходится размещать гостей на ночевку в детской комнате, где еще одна кровать будет явно лишней? Сегодня мы расскажем вам, как сделать откидную кровать. Кровать, которая не будет занимать много места и не будет бросаться в глаза: в собранном состоянии она выглядит как обычный шкаф. От вас не потребуется никакого специального оборудования или специфических навыков. Просто следуйте нашей инструкции.


Откидная кровать своими руками чертежи

Необходимые материалы, инструменты, раскрой и проект кровати

Материалы:

  • лист фанеры или МДФ толщиной 12 мм (1 шт.);
  • доски 2.5×30×240 см (3 шт.);
  • доска 2.5×20×240 см (1 шт.);
  • доска 2.5×10×240 см (1 шт.);
  • доска 2.5×7.5×240 см (1 шт.);
  • доски 2.5×5×240 см (3 шт.);
  • декоративные планки толщиной 6 мм;
  • 50 мм саморезы;
  • 50 мм гвозди;
  • 30 мм гвозди;
  • 15 мм паркетные гвозди;
  • клей;
  • шпатлевка по дереву;
  • наждачная бумага;
  • петли (мощные дверные петли или специальные петли для откидных кроватей);
  • сверхмощная магнитная защелка, способная удержать кровать в поднятом положении и не дать ей опрокинуться;
  • петли с доводчиком для медленного опускания кровати в горизонтальное положение.

Инструменты:

  • рулетка;
  • угольник;
  • карандаш;
  • молоток (может быть заменен на пистолет для забивания паркетных гвоздей с добойником);
  • защитные очки;
  • Kreg Jig – приспособление для сверления отверстий для косого соединения впотай;
  • дрель;
  • циркулярная пила;
  • пистолет для забивания паркетных гвоздей;
  • эксцентриковая шлифовальная машинка.

Несколько замечаний общего характера:

  • Работайте на чистой ровной поверхности.
  • Выполняйте надлежащие меры предосторожности, используйте средства индивидуальной защиты.
  • С помощью угольника проверяйте после каждого шага, не отклоняются ли углы конструкции от 90 градусов.
  • Используйте качественные недеформированные пиломатериалы.
  • Прежде чем вкручивать саморезы, просверливайте направляющие отверстия и раззенковывайте их.
  • Приступая к изготовлению своими руками откидной кровати, изучите чертежи, представленные здесь.

Проект кровати

Список раскроя

Для «Ящика»

  • 2.5×30×199.4 см (2 шт.) – боковые стенки
  • 2.5×30×107.3 см (1 шт.) – дно
  • 2.5×10×107.3 см (2 шт.) – задние поперечины
  • 2.5×5×111.1 см (1 шт.) – передняя поперечина
  • 2.5×5×195.6 см (2 шт.) – отделка лицевой стороны ящика, вертикальные боковинки
  • 2.5×5×31.1 см (2 шт.) – отделка боковых стенок ящика, верхняя часть
  • 2.5×5×114.9 (1 шт.) – отделка лицевой стороны ящика, верхняя часть
  • 2.5×7.5×120.0 см (1 шт.) – задняя часть «потолка»
  • 2.5×30×120.0 см (1 шт.) – передняя часть «потолка»

Для «Кровати»

  • фанера толщиной 6 мм ×102.9×191.1 см (1 шт.) – дно
  • 2.5×20×102.9 см (1 шт.) – задняя стенка
  • 2.5×20×139.7 см (1 шт.) – боковые стенки (разрезать доску по диагонали, как показано на плане, чтобы получить две детали)
  • Отделка лицевой стороны с использованием реек толщиной 6 мм по вашему желанию

2

Сборка всех элементов кровати

Шаг 1: Построение каркаса ящика.

Используя 50 мм саморезы и клей, прикрепите боковые стенки к дну.

Построение каркаса

Шаг 2: Задние поперечины.

Скрепите ящик поперечинами, расположенными в верхней и нижней его частях. Нижнюю соедините не только с боковыми стенками, но и с дном. Используйте 50 мм саморезы и клей.

Крепление задних поперечин

Шаг 3: Передняя поперечина.

Стяните стенки ящика еще одной поперечиной, расположенной в верхней части лицевой стороны. Для ее крепления вам понадобятся 50 мм саморезы и клей.

Передняя часть

Шаг 4: Отделка лицевой стороны ящика.

Используя 50 мм гвозди и клей, закрепите декоративные планки на передних торцах боковых стенок. Внешние края должны находиться на одном уровне. Дополнительно прикрепите эти планки к дну ящика и к передней поперечине.

Отделка лицевой стороны

Шаг 5: Отделка боковых стенок ящика.

Закрепите декоративные планки в верхней части боковых стенок (верхние их кромки должны находиться на одном уровне), используя 30 мм гвозди и клей.

Отделка боковых стенок ящика

Шаг 6: Отделка верхней части лицевой стороны.

Закрепите переднюю верхнюю декоративную планку с помощью 30 мм гвоздей и клея. Выравнивание осуществляется по верхней кромке. Дополнительно закрепите планку, вбив 50 мм гвозди через ее края в боковые стенки.

Отделка верхней части

Шаг 7: Задняя часть «потолка».

Используя 50 мм гвозди и клей, закрепите заднюю часть «потолка» ящика. Концы планки должны равномерно выступать за пределы боковых стенок (2.5 см), а ее задняя кромка быть на одном уровне с задними кромками боковых стенок.

Задняя часть потолка

Шаг 8: Передняя часть «потолка».

Оставив 2.5 см навес с передней и боковых сторон, закрепите переднюю часть верхнего перекрытия, как вы это делали на предыдущей стадии.

Передняя часть потолка

Шаг 9: Короб для матраса.

Постройте короб для матраса, используя клей и 50 мм саморезы для соединения задней стенки из 2.5×20 см доски с фанерным дном. Затем (опять же посредством клея и саморезов) прикрепите боковые стенки кровати, изготовленные из распиленного по диагонали обрезка доски, к фанерному дну и задней стенке. Выпилить боковые стенки вы можете с помощью лобзика или циркулярной пилы.

Короб для матраса

Шаг 10: Декорирование двери.

Продумайте макет оформления двери (обратной стороны кровати) и закрепите декоративные планки толщиной 6 мм с помощью клея и 15 мм гвоздей без шляпок. Размеры указаны для представленного на рисунке шаблона.

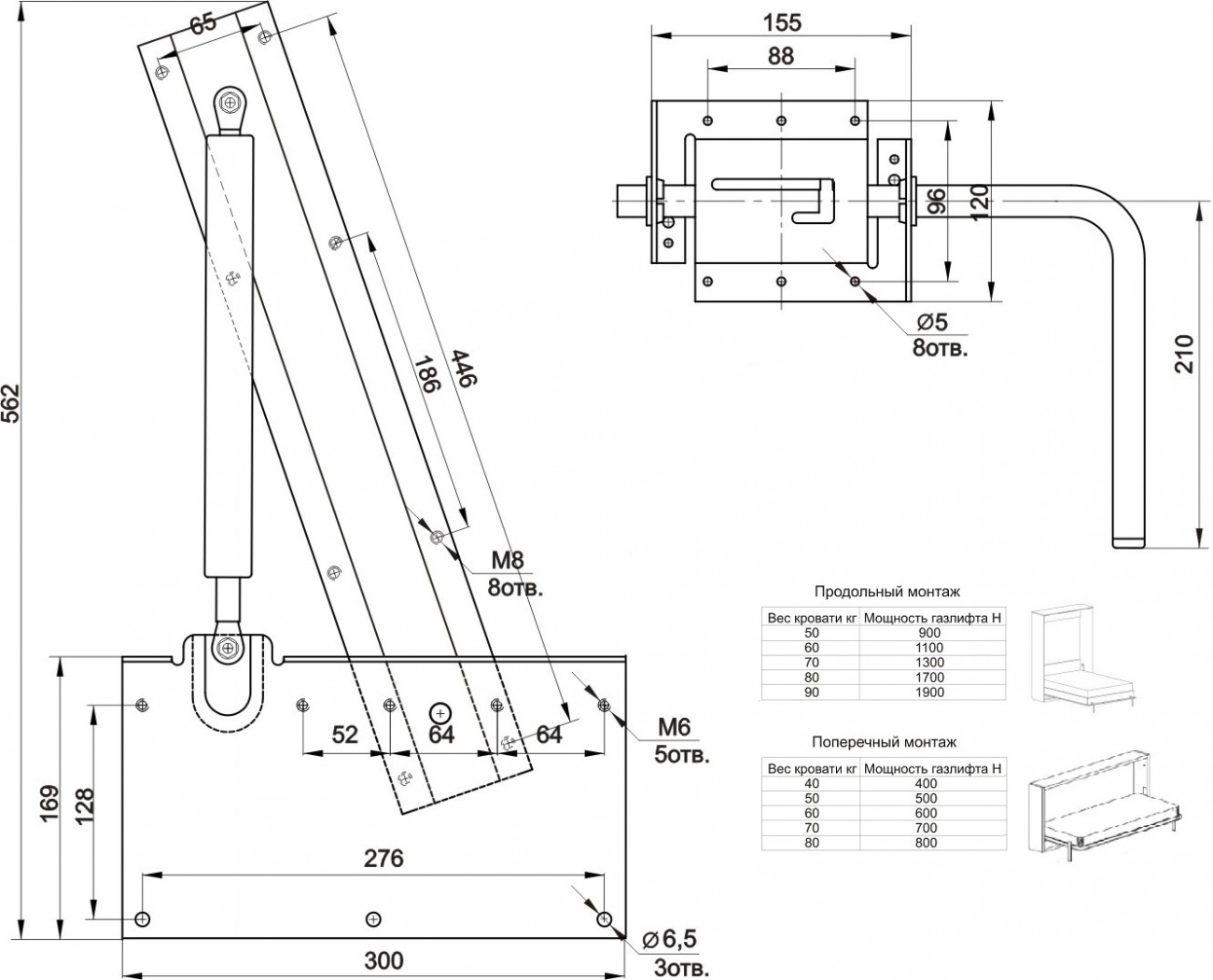

Место крепление петель

Шаг 11: Фурнитура.

Используйте петли для крепления спального места (короба для матраса) к пристенному «ящику», как показано выше. Кроме того, необходимо установить магнитные защелки, которые предотвратят падение «двери», когда кровать находится в поднятом положении. Можете также использовать опорные шарниры, чтобы удержать «дверь» от падения при раскладывании кровати.

Шаг 12: Отделка.

Заполните все отверстия от гвоздей и саморезов шпатлевкой по дереву и отшлифуйте поверхности. При желании можете покрасить конструкцию и/или покрыть ее лаком.

Шаг 13: Монтаж.

Необходимо закрепить «ящик», вкрутив несколько саморезов в стену через верхнюю и нижнюю задние 2.5×10 см поперечины. Рекомендуем также к фанерной «двери» прикрепить широкий эластичный ремешок, чтобы матрас оставался на месте, когда дверь закрывается (кровать складывается).

Вот вы и сделали своими руками откидную кровать, рассчитанную на стандартный односпальный матрас 100×190 см. Теперь вам не придется ломать голову, где в вашей тесной квартире разместить засидевшегося допоздна друга или приехавшую погостить тещу.
