Движение любого автомобиля начинается с запуска двигателя. Если Вы хотите понимать принципы работы основных узлов авто, то рекомендуем начать изучение именно с системы пуска. Одно из самых уязвимых мест этой системы реле стартера. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Прежде чем начать разговор о реле стартера, стоит заметить, что конструкция автомобиля имеет одновременно две детали с таким названием, только первая, отвечает за включение стартера, оно находится обычно в моторном отсеке, а вторая втягивающее реле стартера.

Основные компоненты и принцип работы системы пуска двигателя

Чтобы понять работу системы пуска, стоит рассмотреть сначала устройство стартера автомобиля. Назначение стартера заключается в осуществлении запуска двигателя. Устройство стартера у всех автомобилей идентично, отличаются только размерами или параметрами. Итак, конструкция состоит из таких обязательных элементов:

  • Электрический мотор постоянного тока;
  • Бендикс;
  • Втягивающее реле стартера.

Схема стартера

Главную роль здесь выполняет электрический мотор, а бендикс и реле стартера являются вспомогательными элементами. В состав электромотора входят стандартные элементы такие как статор, ротор, а также щеточный узел стартера. Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Он необходим для передачи вращения от электродвигателя к зубчатому венцу маховика двигателя, тем самым обеспечивается запуск.

До 2000 года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.

Поэтому иногда мы слышим такое название как стартер редукторный. более сложный элемент и выполняет сразу несколько функций:

  • Перераспределение электроэнергии, подающейся от аккумулятора, между электрическим магнитом реле стартера и электромотором;
  • Синхронизация работы всех узлов при запуске двигателя;
  • Подача шестерни бендикса до зацепления с зубчатым венцом маховика;
  • Возврат рабочей шестерни после запуска двигателя на исходную позицию.

Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.

Обычно для запуска исправного двигателя необходимо довольно мало времени. Вот задачей втягивающего реле стартера и есть удерживать зацепление шестерни бендикса с маховиком и вращать коленвал равно до тех пор, пока пуск не произойдет. Ни больше и не меньше. Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется.

Устройство и принцип работы втягивающего реле

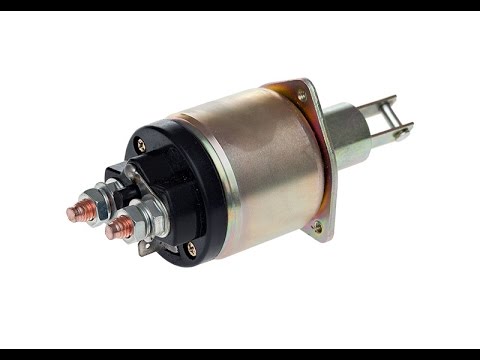

Втягивающее реле

Втягивающее реле

К основным частям втягивающего реле стартера относятся:

  • Корпус;
  • Якорь;
  • Электромагнит с втягивающей и удерживающими обмотками;
  • Возвратная пружина;
  • Контактная пара.

При повороте ключа замка зажигания поступает электрический ток на втягивающую обмотку, которая притягивает якорь в сердечник. Якорь при помощи рычага передвигает рабочую шестерню бендикса к зубчатому венцу маховика до полного зацепления.

После достижения сердечником крайнего положения происходит замыкание пары контактов, так называемых «пятаков». Это включает удерживающую обмотку и подачу тока на электромотор, который и начинает вращать маховик двигателя, находящийся в зацеплении с шестерней.

После запуска двигателя контакты размыкаются, якорь вместе с рабочей шестерней и обгонной муфтой перемещаются в первоначальное положение

Так выглядит процесс абсолютно каждого авто. Теперь, если Ваше авто вдруг не хочет заводиться, то вы, зная принцип работы стартера, сможете выявить проблему, а возможно даже исправить самостоятельно.

Самостоятельный ремонт

Коленвал

Коленвал

Разборка стартера начинается только в том случае, если присутствуют основные признаки неисправности стартера:

  • Поворот ключа в замке зажигания не приводит стартер в действие;
  • Электромотор не отключается после того как двигатель завелся;
  • Электромотор вращается, а коленвал нет;
  • Слышен сильный скрежет во время движения.

Самостоятельного ремонта особо не стоит бояться. В последнее время многие производители выполняют втягивающее реле неразборной конструкцией, то есть корпус залит пластиком или текстолитом. Ремонт такой детали не производится, а разборка стартера нужна только для того чтобы открутить одну деталь, а на ее место поставить другую. А может нужно просто поменять щетки в щеточном узле, что тоже не особо сложно. Однако, более сложные поломки стоит выполнять все-таки профессионалам, ведь более тщательная разборка стартера требует не только квалификации, а также наличие специального инструмента.
