Всего за пару минут на микросхеме TDA8560Q/ TDA8563Q можно собрать довольно мощный усилитель звука как для автомобиля так и для домашнего аудио комплекса. Благодаря использованию мостовой схемы включения усилитель развивает мощность до 40 Вт на нагрузке 2 Ом в каждом из двух каналов. Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки.

Характеристики усилителя:

Напряжение питания: 6 — 18 В; типовое 14,4 В.
Пиковое значение выходного тока: 7,5 А.
Ток в режиме покоя: 120 мА.
Долговременная выходная мощность, при
Rн = 4 Ом, коэффициенте гармоник = 10%, F = 1 кГц: 25 Вт,
Rн = 2 Ом, коэффициенте гармоник = 10%, F = 1 кГц: 40 Вт.
Коэффициент усиления по напряжению, Au: 40 дБ.
Входное сопротивление: 30 кОм.
Входная чувствительность: 100 мВ.
Диапазон воспроизводимых частот: 20 — 20000 Гц.

Принципиальная схема усилителя:

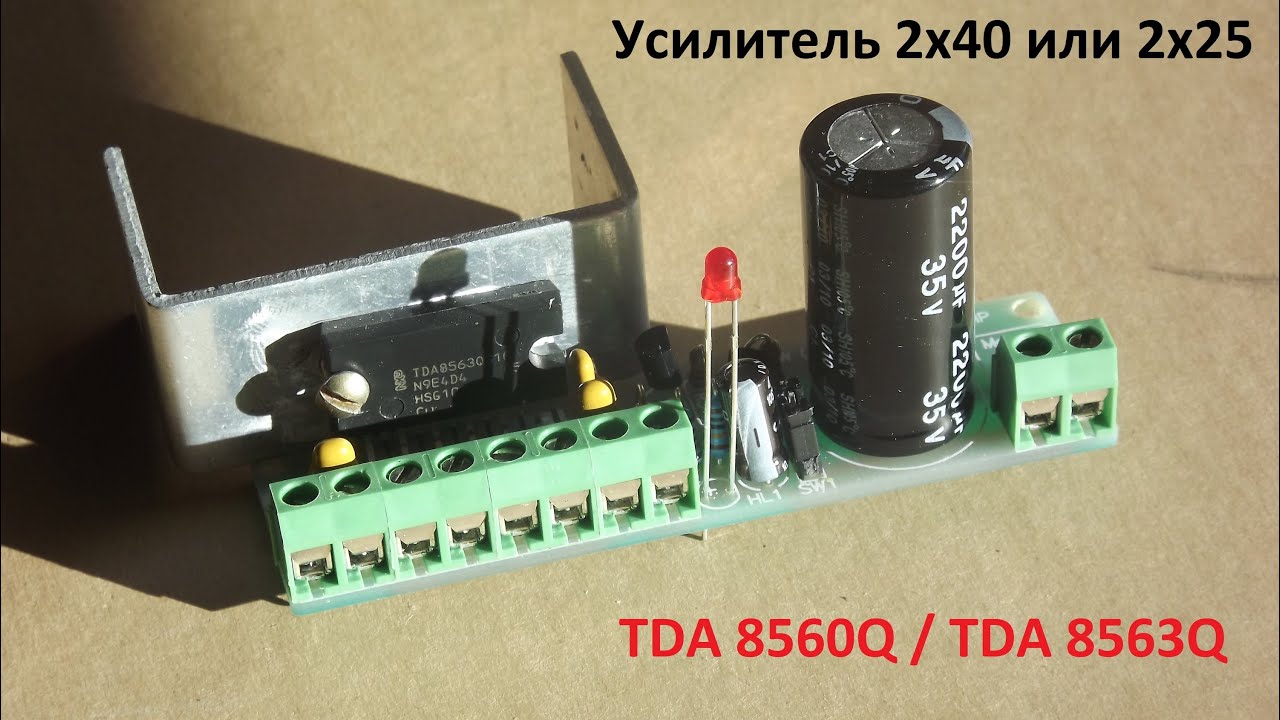

УНЧ выполнен на интегральной микросхеме TDA8560Q/TDA8563Q (DA1). Эта ИМС представляет собой УНЧ класса В и устанавливается в авто и аудиоустройствах для получения высококачественного выходного музыкального сигнала средней мощности.

Микросхема содержит два идентичных мостовых усилителя мощность до 40 Вт на нагрузке 2 Ом.
Диагностический выход ИМС DA1 позволил реализовать индикацию (LED) следующих аварийных ситуаций:
— перегрузка ИМС,
— короткое замыкание нагрузки,
— перегрев ИМС.
Переключатель REM предназначен для управления режимом работы ИМС (ВКЛ/ВЫКЛ). Замыканием контактов REM осуществляется перевод микросхемы из дежурного режима в рабочий и наоборот.
Особое внимание следует обратить на подключение микросхемы к источнику питания:
— микросхема чрезвычайно чувствительна к напряжению питания: Uп макс.= 18 В.
— переполюсовка источника напряжения питания приводит к выходу ИМС из строя (Uобр. макс. = 6 В).

Микросхему усилителя необходимо обязательно установить на теплоотвод площадью не менее 600 см2.
Печятную плату усилиетля в формате lay можна скачать тут
